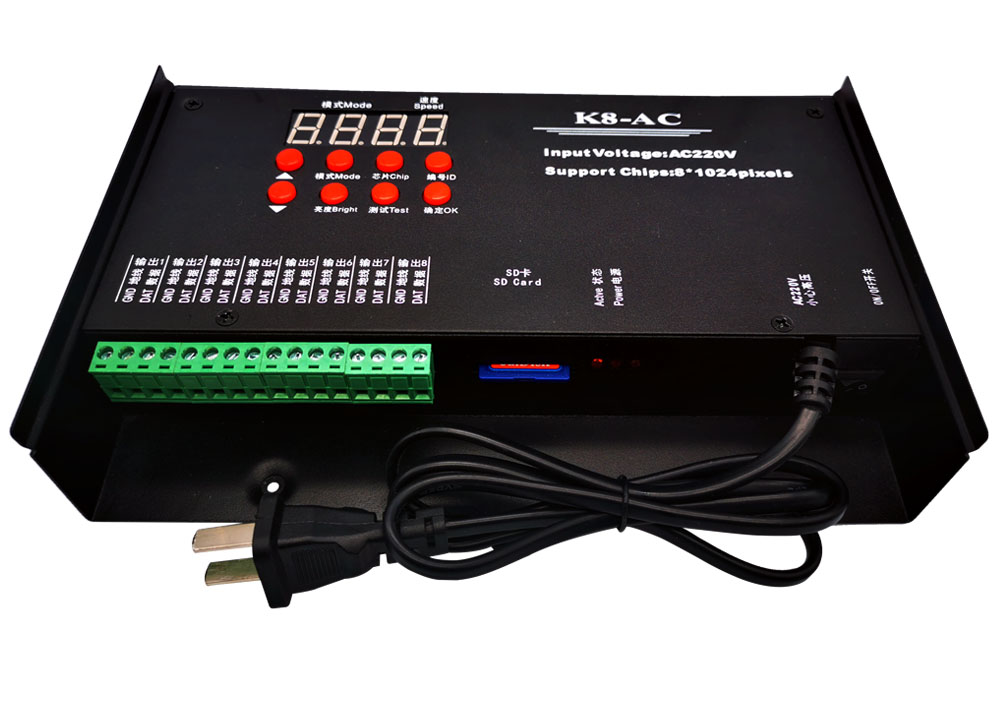

K8-AC说明
资料下载
系统特点
1、 32级—65536级灰度控制,软件Gamma校正处理。
2、 支持各种点、线、面光源,支持各种规则,异形处理。
3、 控制器只可控制SPI信号的灯具,每个端口独立输出,可带
8*1024
灯。
4、 使用AC220V交流电,设置对应控制器ID编号,多台同时供电,效果同步显示。
5、 控制器使用Simple LED程序软件,全部程序导出一个集合文件。在拷贝文件之前先要设置好控制器的ID序号,控制器根据ID序号对应去识别文件中相应的控制器的部分进行拷贝。
6、 控制器SD卡最多存放16个文件,最大容量8G。两端口独立输出,互不干扰。
支持芯片
常规芯片:
UCS1903、UCS1904、UCS2909、UCS2903、UCS1912、TM1803、TM1804
TM1809、TM1914(断点续传)、 WS2811、WS2812、WS2818(断点续传)
SM16703、SK6812、SK6814、GS8206(断点续传)、GS8205(断点续传)
UCS5603(断点续传)、P9883(断点续传)
注:所列为市场现常用芯片,如用芯片和以上协议相同就可以通用。
详细参数
1、供电电压:AC220V
2、控制方式:SPI信号 串行
3、同步方式:交流同步
4、尺寸大小:217*133*45mm
5、重量大小:1.15Kg
6、SD格式: FAT32格式
7、SD容量: ≤8G
8、负载点数:
8*1024

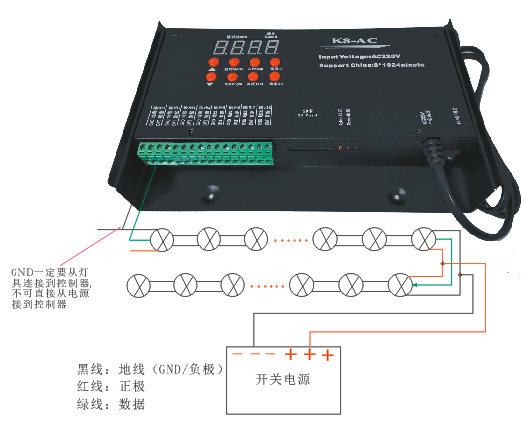

接线方式

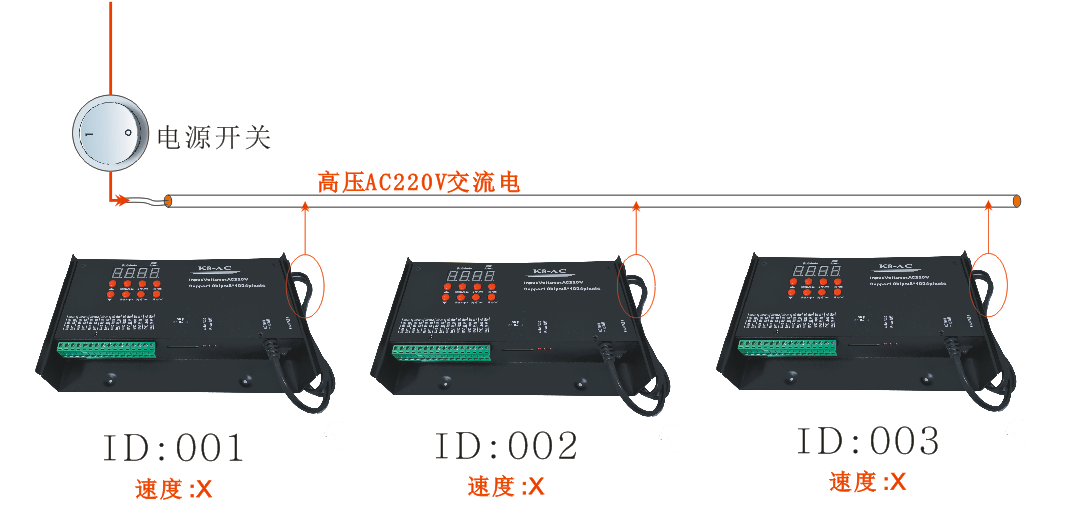

K8-AC交流同步接线示意图
注意:同步的必要条件有如下几点
① 保证控制器是同时开电,不能有先后启动。
② 控制器的ID编号 是按照控制器摆放的前后顺序设置。
③ 所有需要同步的控制器上面显示的
速度
为同一数值。
④ 所有需要同步的控制器上面显示的
模式
为同一数值
。
⑤ 所有需要同步的控制器上面显示的
芯片
数值为同一型号
。
⑥ 所有需要同步的控制器上面显示的
通道
一致
。
⑦ 所有需要同步的控制器上面显示的
亮度值
一致。
所有需要同步的控制器使用的SD卡为同一批次,同一型号,统一容量。
